柴油发电机测量系统常见故障、原因分析及处理方法

发布时间：2023-05-21浏览次数： 54

柴油发电机测量系统由交流电压表、交流电流表、直流电流表、功率表、频率表、功率因数表、有功电能表、无功电能表、电压互感器、其接线正确与否，电流互感器、分流电阻、转换开关等组成，其接线正确与否，各仪表、设备的好坏，直接关系到测出的各参数正确性、计量准确性用能否正确监控机组的运行情况，以确保机的按关系到则测量系统检测可分为两类：一类是对各种仪表进行定期检验，核查其准确度，这主要由计量部门进行。另一类是检测接线上分正确，仪表、设备有否故障。并进行处理，这是普通用户要进行的检测。

①检查各仪表的接线极性、相序（除交流电压表、、电流表、频率表外）是否与电路图相符，不符合则应加以改进。
②结合发电机运行情况，观察控制屏上各表指示有否异常，应及时排除。并加以简易检测，若有故障应及时排除。
③用秒表检验电能表计量的正确性。检验时应尽可能保持负载稳定，适当选择电能表转盘转数，使秒表不少于50s，然后开始计数，如果在某一负载下，测得转盘转动平转的时间为t，电流互感器变比为n_i；电压互感器变比为n_u；则此时的功率P为

式中，C为表常数，即转盘转一圈所代表的瓦秒数。通常电能表铭牌上标有每千瓦时转数A，由此可计算出C=3600x1000/A
若测出的功率值P与功率表指示相符，说明电能表接线正确，电能表完好，若测出的功率值P与功率表指示相差很大，可进一步用抽中相法检查。
④用抽中相法检测三相双元件电能表故障。在负荷不变的情况下，将电能表的中相（即两个电压线圈公共接线相）电压抽出（即拆开中相电压线头），然后通过抽去中相前、后转盘转向和转数的变化情况来判断接线是否有错。

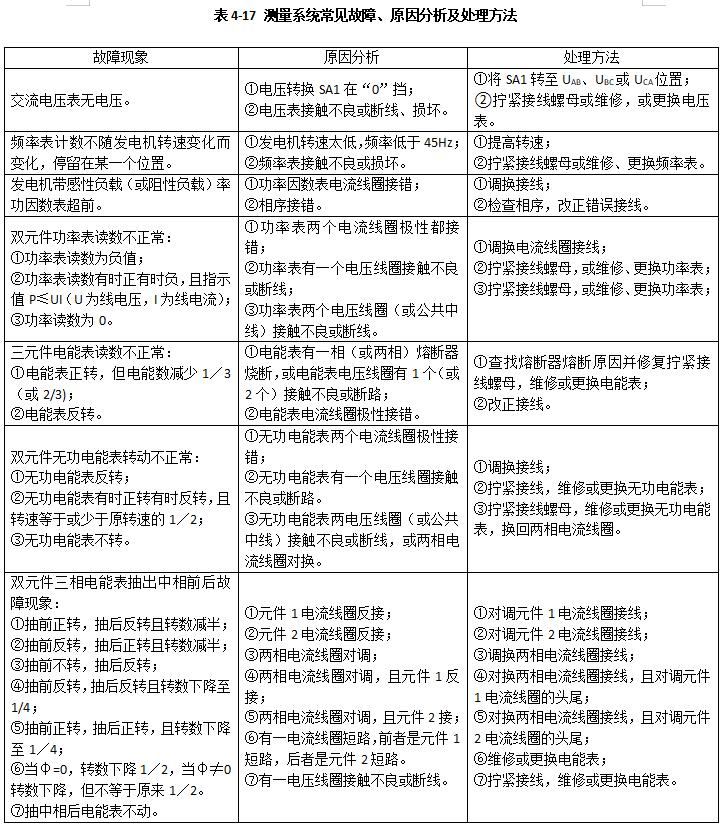

测量系统常见故障现象、原因分析及处理方法见表4-17。
