柴油发电机组保护系统检测主要是检测哪些？
发布时间：2023-05-21浏览次数： 149
保护系统元器件的好坏、接线正确与否，直接关系到柴油发电机组保护系统能否准确动作，以确保发电机安全、可靠运行。保护系统检测主要是检测电压继电器、电流继电器、时间继电器的整定值，并进行联动试验。

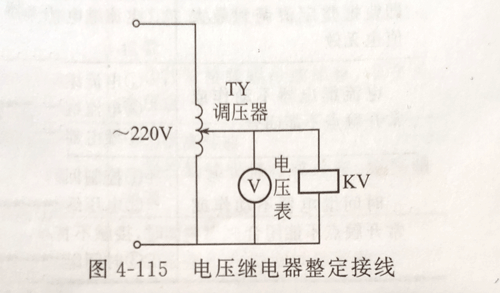

①电压继电器KV整定（如图4-115所示）。断开电压继电器KV线圈的外接线，接入调压器TY的输出端并接入电压表。将调压器输出调至0，并将其输入端接至交流220V电源。先将KV整定旋钮转到最大整定值位置，然后将调压器输出电压调到KV的整定值，再将KV整定旋钮往整定值小的方向慢慢旋转，使KV动作，常开触点闭合。接着把调压器回调使电压继电器常开触点断开，然后将调压器输出增至整定值，看KV是否动作，若不动作或动作过早应重新调整，直至KV动作值与整定值相符为止，然后将调压器输出电压调至0。
②过电压保护联动试验。接通控制回路电源，电源指示灯1LH亮。按按钮SB1，主开关QF合闸，合闸指示灯21．H亮。将调压器输出电压调至电压继电器的整定值，此时KV应动作，主开关按上述程序跳闸，电铃响、光字牌灯亮，否则应查出不能动作故障加以排除。联动试验结束后，拆除调压器的接线，恢复KV原来接线，并关断控制回路电源。
③电流继电器KAU（或KAvKAw)整定（如图4-116所示）。断开KAU（或KAvAw)线圈的外接线，将它与变阻器RP、电流表A串联后，接入调压器TY的输出端。将调压器输出调至0，变阻器RP调至最大阻值并在TY输入端接人交流220V电源。先将KAU（或KAvKAw)）整定旋钮转至最大整定值位置，然后慢慢调节调压器的输出电压（粗调）并减小变阻器RP阻值（细调），使通过KAU（或KAvKA线圈电流达到整定值，再将继电器整定旋钮往整定值小的方向慢慢旋转，使其动作，常开触点闭合。接着把调压器往回调，使继电器常开触点断开，然后将调压器输出增大，使电流达到整定值，看继电器是否动作，若不动作或动作过早则需重新调整，直到继电器动作值与整定值相符为止。最后将调压器输出电压调至0，变阻器阻值调至最大。
④过流保护联动实验。接通控制回路电源，电源指示灯1LH亮。按按钮SB1，主开关QF合闸，合闸指示灯2LH亮。调节调压器TY和变阻器RP，使通过电流继电器的电流达到整定值。此时继电器应动作，主开关按前述程序跳闸，电铃响、光字牌灯亮，否则应查出不能动作回路的故障，并加以排除。联动试验后拆除掉调压器的接线，恢复电流继电器的原接线和信号继电器掉牌信号，并关断控制回路电源。
⑤时间继电器KT2（或KT1）的整定。将KT2（或KT1）按整定要求初步整定到整定值，然后接通控制回路电源，并人为短接电压继电器（或电流继电器）常开触点，此时时间继电器开始动作，动触点开始移动，经过一段时间后使常开触点闭合。从时间继电器开始动作至常开触点闭合的一段时间，即为时间继电器的延时时间，应与设计的整定值相同，若不一致应重新调整，使其相符要求为止。整定结束，应断开控制回路电源。
以上是盛欣发电机租赁关于【柴油发电机组保护系统检测主要是检测哪些？】的分析。
